Filter Udara Terkompresi Karbon Aktif

1. Ikhtisar Produk

Ketika udara bebas dari lingkungan atmosfer dikompresi oleh kompresor udara, zat berbahaya seperti uap air, debu, dan kabut minyak dimasukkan ke dalam peralatan dan instrumen yang dioperasikan secara pneumatik bersama dengan udara bertekanan. Aliran udara bersuhu tinggi, lembab, dan bertekanan tinggi seperti itu dapat menyebabkan korosi serius dan kontaminasi di dalam perangkat, instrumen, dan saluran pipa yang dioperasikan secara pneumatik mahal, tidak hanya mempengaruhi kualitas produk, tetapi juga mengakibatkan kegagalan peralatan/kecelakaan fatal karena untuk ketidakakuratan instrumen dan perangkat. Serat kimia, pencetakan, pengecatan semprot, pencampuran, pengangkutan pneumatik, dan peralatan otomatis pneumatik terhubung langsung ke alat proses untuk prosedur kerja, sehingga banyak sumber udara industri harus murni tanpa air, minyak, dan debu. Oleh karena itu, sangat penting untuk memiliki udara tekan yang mengalami perlakuan pemurnian lebih lanjut sehingga dapat memenuhi persyaratan produksi, dan pengering udara tekan yang didukung oleh filter sekunder pasti dapat memenuhi persyaratan tersebut.

2. Struktur dan Prinsip Kerja

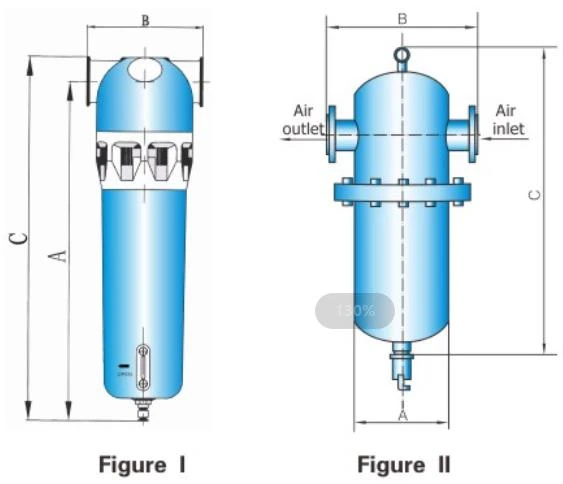

Filter sekunder terutama terdiri dari elemen filter dan rumah filter, dan yang terakhir dapat dibagi menjadi 2 tipe dasar yaitu tipe flensa dan tipe aluminium die casting sesuai struktur yang berbeda (Gbr. 1 dan Gbr. 2). Udara terkompresi hulu masuk ke elemen filter melalui saluran masuk udara dan ventilasi udara di ujung atas elemen filter (5). Elemen filter terdiri dari beberapa lapisan bahan filter yang mampu melakukan berbagai fungsi. Udara terkompresi dapat dipisahkan dari kelembapan, debu, kabut minyak, dan zat kimia dengan bau aneh melalui intersepsi, inersia, gaya gravitasi, difusi dan adsorpsi, dll. Udara terkompresi murni mencapai hilir dari saluran keluar udara di bagian atas perumahan melalui elemen filter (5), dan terus dimasukkan ke dalam peralatan yang dioperasikan secara pneumatik. Zat berbahaya yang terperangkap seperti uap air, kabut oli, dan debu dikumpulkan ke dasar housing bawah (6) housing filter, dan dikeluarkan dari mesin melalui katup yang secara otomatis dibuka oleh perangkap penguras otomatis saat volume tertentu tercapai. Saluran masuk/keluar udara dari wadah filter dipisahkan oleh sekat (2) dan segel karet berbentuk O (3) dari elemen filter. Housing filter dirancang, diproduksi, dan diuji sesuai standar teknis yang relevan untuk bejana tekan. Elemen filter adalah jenis bagian tubular yang terdiri dari banyak lapisan bahan yang berbeda, dan dapat dibagi menjadi enam tipe dasar, dinamai HC, HT, HA, HF, HH dan FC,

● Filter dalam dan luar tahan korosi;

● Lapisan stabil bubuk karbon aktif yang sangat halus untuk menyaring sebagian besar uap minyak;

● Media serat komposit yang dirancang khusus yang diikat bubuk karbon aktif halus mikro;

● Dalam kondisi pengoperasian terukur, masa pakai desain adalah 2,000 jam;

● Lapisan luar spons untuk menyerap dan melepaskan kabut minyak;

● Tahap pertama menggunakan inti jaring baja tahan karat yang dapat dilepas dan sentrifugal untuk memisahkan partikel padat dan partikel cair berukuran 10μm atau lebih besar.

Karakteristik:

● Spons elastis internal memiliki fungsi penyaringan awal.

● Kepadatan, diameter, dan perlakuan permukaan serat kaca mikro dengan desain khusus dapat menyaring 0.01μm partikel padat dan partikel cair.

● Lapisan spons eksternal menyerap dan membuang kabut minyak.

● Elemen filter dalam dan luar tahan korosi.

● Sisa kandungan kabut minyak 0.01PPm.

● Aksesori opsional: pengukur tekanan diferensial.

Karakteristik:

● Elemen filter dalam dan luar tahan korosi.

● Selongsong spons tertutup berlapis film untuk pra filtrasi dan dispersi udara.

● Kepadatan serat kaca komposit persegi panjang multi-lapisan dengan desain khusus dapat menyaring 0.01μm partikel padat dan partikel cair.

● Sisa kandungan kabut oli 0.003PPm.

● Aksesori opsional: pengukur tekanan diferensial.

Karakteristik:

● Elemen filter dalam dan luar tahan korosi.

● Sebagian besar uap minyak disaring oleh lapisan penstabil bubuk karbon aktif yang sangat halus.

● Media serat komposit yang dirancang khusus diikat dengan bubuk karbon aktif halus mikro untuk menyaring 0.01μm partikel padat dan partikel cair.

● Lapisan serat komposit mencegah perpindahan partikel karbon aktif, dan lapisan luar silinder jaring spons tertutup mencegah migrasi serat.

● Dalam kondisi pengoperasian terukur, masa pakai desain mencapai 2000 jam. Kandungan sisa kabut minyak adalah 0,003ppm.

● Aksesori opsional: pengukur tekanan diferensial.

Elemen filter terdiri dari media serat, layar filter, spons dan bahan lainnya. Partikel padat dan cair (tetesan) di udara terkompresi dikumpulkan pada permukaan elemen filter (di dalam dan di luar) setelah dicegat oleh bahan filter. Tetesan cairan dan kotoran yang terakumulasi pada permukaan elemen filter diendapkan oleh gravitasi ke dasar filter dan kemudian dibuang secara manual atau otomatis.

Klasifikasi kelas filter didasarkan pada ukuran partikel polutan padat, kandungan air cair, dan kandungan tetesan minyak, kabut minyak, dan uap minyak setelah elemen filter ISO8573 mengolah udara terkompresi.

Nilai dibagi berdasarkan elemen filter (pemasok yang berbeda memiliki definisi simbol kelas filter yang berbeda, yang diwakili oleh C/T/A/H)

Filter pipa utama Kelas C dapat menghilangkan cairan dalam jumlah besar dan μ Kandungan minyak residu minimum dari partikel padat di atas m hanya 5 ppm, dengan sedikit air, debu, dan kabut minyak. Digunakan untuk perlindungan umum setelah kompresor udara dan pendingin belakang dan sebelum filter lainnya; Ini digunakan sebagai perangkat pretreatment sebelum pengering dingin.

Filter pipa udara Level T dapat menyaring hingga 1 μM partikel cair dan padat, mencapai kandungan minyak residu minimum hanya 0,5 ppm, dengan sedikit kelembapan, debu, dan kabut minyak. Digunakan untuk pra-perawatan sebelum filter Kelas A; Setelah pengering dingin dan pengering hisap, tingkatkan kualitas udara lebih lanjut.

Filter penghilang oli dengan efisiensi sangat tinggi Grade A dapat menyaring hingga {{0}},01 μM partikel cair dan padat, kandungan oli residu minimum hanya 0,01 ppm, dan hampir semua air, debu, dan oli memiliki telah dihapus. Ini digunakan untuk perlindungan sebelum filter Kelas H dan pengering hisap, dan digunakan untuk memastikan bahwa tidak ada minyak di udara setelah pengering dingin.

H Filter karbon aktif dapat menyaring hingga {{0}},01 μM kabut minyak dan hidrokarbon, mencapai kandungan minyak residu minimum 0,003ppm, bebas air, debu dan minyak, tidak berbau dan tidak berasa. Ini berfungsi sebagai filter terakhir untuk perusahaan yang harus menggunakan udara terkompresi berkualitas tinggi, seperti industri makanan, respirasi, pengemasan aseptik, dll.

(1) Tekanan kerja tidak boleh melebihi tekanan maksimum yang tertera pada filter;

(2) Filter harus dipasang di belakang aftercooler dan tangki udara sedekat mungkin dengan titik penggunaan dan suhu terendah.

(3) Filter tidak boleh dipasang di belakang katup pembuka cepat dan harus mencegah aliran balik dan benturan.

(4) Filter harus dipasang secara vertikal, dan cukup ruang tersisa di bawah untuk mengganti elemen filter.

(5) Filter yang lebih besar harus didukung dengan baik di dalam pipa.

Filter udara terkompresi karbon aktif

Catatan

● "*" mewakili level produk:HC,HT,HA,HF,HH.

● Produksi rangkaian filter presisi dan elemen filter ini mengadopsi teknologi perusahaan American Hankison.

● Akurasi elemen filter didasarkan pada ISO8573.

● Perlu diperhatikan saat memesan bahwa kapasitas pemrosesan di bawah kondisi tekanan yang berbeda harus dikoreksi sesuai dengan koefisien dalam tabel koefisien koreksi.
